Иногда в монтажной практике отрывы пены от стенового проема объясняют следующим образом. Чтобы сформировать поверхность для нанесения герметика, необходимо срезать излишки монтажной пены. При этом считается, что срез нарушает верхний слой, меняет структуру материала. После нанесения герметика это приводит к потере устойчивости и отрывам. В результате причина дефекта связывается с подрезкой и последующими работами.
Чтобы проверить эту логику, важно было исключить сам фактор подрезки и посмотреть, будет ли пенополиуретан вести себя иначе, если его структура не нарушится.
Как был построен эксперимент
Пену эвакуировали в опалубки с предварительным увлажнением, чтобы исключить влияние недостатка влаги на процесс отверждения. Далее задавался ускоренный режим выдерживания: первые сутки при 30 °C и относительной влажности 60%, затем на вторые сутки температуру увеличили до 60 °C. Такой режим позволял в сжатые сроки воспроизвести процессы, которые в реальных условиях развиваются под влиянием нагрева в жаркую и сухую погоду.
При этом в образцах моделировались разные условия контакта с основанием. В одной части пена наносилась с нормальным сцеплением со стеновым материалом. В другой – адгезия намеренно снижалась с помощью разделяющего слоя, имитирующего загрязнение или неблагоприятное состояние поверхности.
Таким образом, различие между образцами сводилось к одному параметру – качеству контакта с основанием, при одинаковом состоянии самой пены.

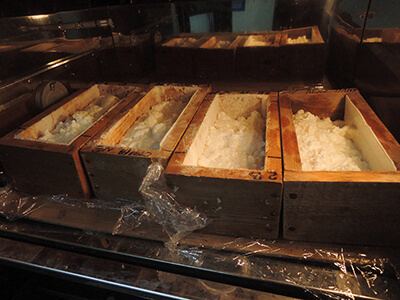

Рисунок 1 – Внешний вид образцов после выдерживания
образцов при t=30 °C, φ=60%

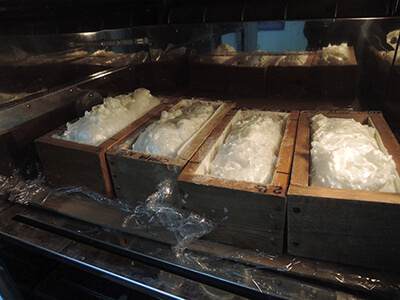

Рисунок 2 – Внешний вид образцов после выдерживания
при t=60 °C, φ=60%
Что показали результаты
После полного цикла выдерживания различия между образцами становятся очевидными. В образцах с достаточной адгезией контакт со стеновым проемом сохранялся. Пена прошла стадию усадки, но сцепление с основанием не нарушалось и оставалось стабильным.
В образцах со сниженной адгезией наблюдался отрыв с образованием зазора. Причем это происходило при полностью сохраненной структуре пены, без какого-либо постороннего вмешательства.
Это ключевой результат: отрыв возникает и без нарушения поверхностного слоя, если изначально отсутствует надежное сцепление с основанием.

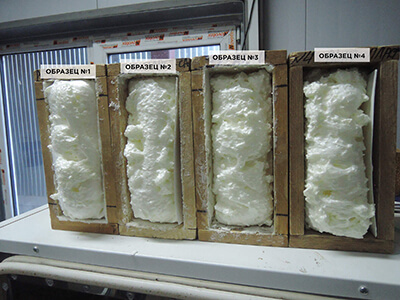

Рисунок 3 – Внешний вид образов на 3 сутки испытания
Усадка как механизм проявления дефекта
Монтажная пена в процессе отверждения и последующей стабилизации дает усадку. Это нормальное поведение материала. Пока существует прочная связь с основанием, эта усадка не приводит к отрыву – деформации компенсируются за счет адгезии.
Если же контакт ослаблен, усадка начинает реализовываться в виде отделения пены от поверхности. Внешне это может восприниматься как следствие последующих операций, но по сути является проявлением изначально слабого сцепления.
В эксперименте это видно особенно четко: при сохраненной структуре пены отрыв все равно возникает, если нарушен контакт с основанием.
Итог
Проведенное исследование показывает, что отрыв монтажной пены определяется не состоянием ее поверхности после подрезки, а качеством адгезии к основанию.
Практический вывод из этого такой. При оценке причин отрыва внимание должно быть направлено не на сам факт подрезки, а на условия формирования контакта пены с основанием, то есть на степень подготовки поверхности. Именно этот фактор определяет, останется ли шов стабильным в процессе эксплуатации.
